BIOPAC VVK100-SYS呼吸機驗證系統，VVK100-SYS呼吸機檢測儀在呼吸機驗證套件支持新的原型開發，生產測試，移動領域的測試和驗證現有的設計驗證和其他用途，其中精確的壓力和流量測量是至關重要的。
BIOPAC VVK100-SYS呼吸機驗證系統，VVK100-SYS呼吸機檢測儀為呼吸機制造商和原型開發人員提供了一個完整的解決方案，用于驗證供人類使用的新型醫療/醫院級呼吸機產品。VVK100-SYS包括肺氣流傳感器，氣道壓力傳感器，差動放大器，校準注射器以及帶有自動肺功能分析軟件的數據采集系統，以幫助對呼吸機進行驗證。多個系統可以協同工作，以提高生產率并最大化效率。

呼吸機支持

呼吸機現場驗證
故障分析

呼吸機生產

呼吸機制造測試/驗證
無損檢測自動化測試
故障排除

呼吸機開發

呼吸機壓力和流量測量
溢流閥和PEEP閥驗證
流量和壓力調節器評估
周期時序分析
泄漏檢測
呼吸機模式分析（ACV，SIMV，PCV，PSV，APRV等）
氧氣百分比測量*
溫濕度測量*

BIOPAC VVK100-SYS呼吸機驗證系統，VVK100-SYS呼吸機檢測儀校驗測量項目:

壓力及時序(Pressure and Timing) :

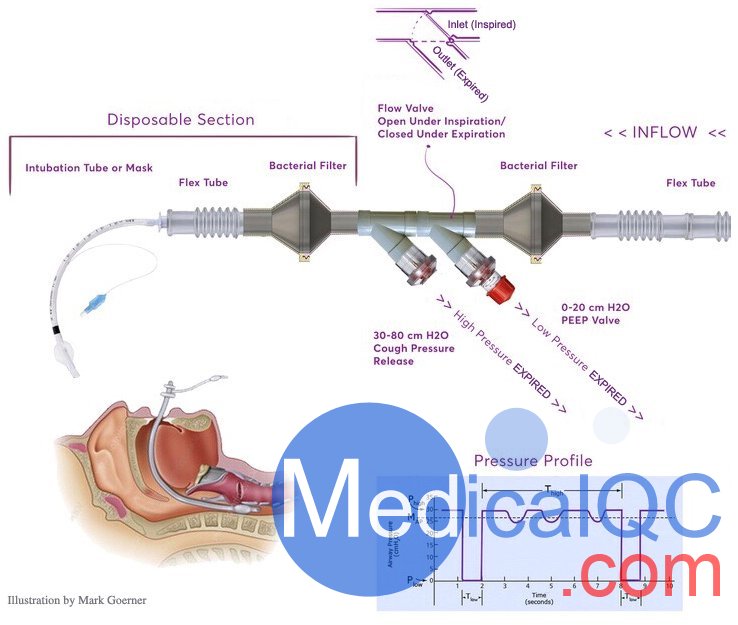

主要測量壓力及時序剖線，標示為“壓力剖線”(圖一)圖中之淡紫色圖形。
所有這些記錄所得的壓力及時序值，對呼吸機校驗極為重要！壓力及時序量測，可在連接“咳嗽壓力釋放閥”及“ 排出過濾器”兩者之間(容積點--避免感染的最佳位置)進行。然而，這些測量
可在患者呼吸管路之任何位置進行。

咳嗽壓力釋放(Cough Pressure Release) :
當患者咳嗽或其他過壓情況(諸如：黏液堵塞患者氣道管)發生時，有必要測量“咳嗽壓力釋放閥”如何開啟。此氣閥閾值設在壓力介于30~80cm H2O間開啟。包含TSD160D的MP160系統，可用于驗證過壓釋放發生時，氣閥開啟的壓力大小及靈敏度。

呼氣末正壓(Positive End-Expiratory Pressure，PEEP）:
當患者呼氣時，需要測量呼氣末正壓(PEEP)動作。在患者呼氣期間，此氣閥將設定在能夠緩慢地釋放呼出氣，并降至PEEP設定壓力(0~20 cm H2O)。包含TSD160D的MP160系統，可用于驗證釋放的壓降曲線。

壓力(Pressure):
所有壓力測量均可在“咳嗽壓力釋放閥”及“排出過濾器”之間的位置進行。此測量可在“容積點”引出1/4”采樣端，并利用1/4”硅膠管連接至TSD160D正向輸入端；TSD160D之負向輸入端則維持開放至大氣 。此條件下，所有壓力測量均直接相對于環境壓力水平。

氧濃度(Oxygen Concentration) :
需要測量氧濃度時，可在介于“咳嗽壓力釋放閥”及“排出過濾器”間的容積點進行，或患者呼吸管路中之其他適合點進行?？梢允巧鲜鰤毫y(cè)量的同一容積點。采用 O2100C氧含量放大器模塊 ，并設定為0~100% O2標示范圍，接著測量呼吸周期(如圖“壓力剖線”淡紫色圖形)中的氧濃度變化。

氣流流速及容積(Air Flow & Volume) :
如需要測量患者管路中氣流流速及容積。為達成目的，將TSD117A氣流傳感器串接到患者呼吸管路中；通常，此氣流流速測量在“排出過濾器”位置點的監測。TSD117A提供雙向氣流流速測量。為獲得任何給定氣流周期內的容積，AcqKnowledge軟件積分氣流流速信號可得出相關容積。

BIOPAC VVK100-SYS呼吸機驗證系統，VVK100-SYS呼吸機檢測儀,VVK100-SYS校正：

●    所有的壓力、氣流及容積量測均可校正。采用外接水柱(壓力計)及AFT27 3-公升校正氣筒，經驗證精確度符合或優于0.5%(3公升 ±0.5%)。
●    將TSD301采樣管交替暴露于①含20.93%氧氣的大氣，以及②醫療場所提供的100%氧氣，即可進行氧氣濃度校正。

BIOPAC VVK100-SYS呼吸機驗證系統，VVK100-SYS呼吸機檢測儀包括

適用于Windows或Macintosh的MP160WS / W 16通道數據采集和分析系統。MP160系統可以同時監視八個呼吸機（壓力，體積）。
TSD117A帶有放大器的氣流（氣動）傳感器（DA100C），設計用于人類?？梢源?lián)插入典型的醫院呼吸機系統。氣流傳感器的校準和驗證非常簡單。也可以作為MRI條件設備（TSD117A-MRI）使用。
隨附AFT27 3升校準注射器，用于校準和驗證，并經認證可達到或超過0.5％（3升±0.5％）的精度。
 帶放大器的TSD160D差壓傳感器（DA100C）可以與任何氣動回路接口以監視氣道壓力。與TSD117A結合使用時，可以監視氣流和氣道壓力，從而為用戶提供泵容積和泵壓力范圍的實時驗證數據。
Acq Knowledge軟件控制硬件，顯示數據并實時分析信號。
通過使用可選的Network Data Transfer  許可功能，還可以實時獲取數據以進行進一步的第三方分析  ，從而在進行驗證過程時為您的系統提供對數據的即時網絡訪問。

BIOPAC VVK100-SYS呼吸機驗證系統，VVK100-SYS呼吸機檢測儀可選附件

TSD301電化學  氧氣傳感器+ DA100C傳感器放大器，用于高速氧氣濃度（％氧氣）測量-與流量循環同步
TSD302寬范圍溫度傳感器+  TSD303濕度和溫度測量的大氣壓傳感器-與流量循環同步
TSD302和TSD303可以與呼吸機驗證系統一起使用，以將體積從ATPD（環境溫度壓力，干燥）轉換為STPD（標準溫度壓力，干燥）。
為了幫助進行接口連接，BIOPAC提供了廣泛的管道，適配器，細菌過濾器，閥門和相關附件。例如，AFT17管將在TSD160D換能器和呼吸機呼吸回路之間接
