CIRS 038立體定向模體,CIRS 038模體,Steev模體

SRS調試和治療驗證
立體定向放射外科手術（SRS）需要在目標定位和劑量輸送方面具有高度的準確性。小誤差會導致部分腫瘤體積的顯著不足治療以及附近正常組織的過量。CIRS Stereotactic端到端驗證模型“Steev”提供了一種方法來檢查患者在治療過程中的每一個步驟 - 從CT，MR和PET診斷成像到治療計劃驗證。

精確的患者模擬
CIRS 038立體定向模體,CIRS 038模體,Steev模體的擬人化外觀允許使用臨床應用中使用的多種定位和固定設備。諸如皮質骨和小梁骨，腦，脊髓，牙齒，鼻竇和氣管之類的內部細節提供了最現實的臨床模擬來評估復雜的顱內和顱外解剖結構的挑戰性影響。幾何和有機目標插頁提供了全面的圖像質量保證，幾何機器質量保證和TPS質量保證手段，增加了系統性能的可靠性。

在等角點和偏離等角點位置的劑量測量
Steev容納各種適用于小型野外劑量測定的可互換的組織等效插入物，包括：微點和針尖離子室，薄膜，MOSFET，TLD，OSL（nanoDot™*）和3D凝膠。當與各種成像插件配合使用時，Steev為SRS系統提供了最全面的端到端測試和QA解決方案。

按照AAPM TG-101的指示進行端到端的調試
使用框架/無框架系統，頭部和肩部口罩或其他定位固定裝置驗證患者定位
在關鍵地區驗證患者治療計劃
執行幾何機器QA - Winston-Lutz等中心驗證測試和本地化/沙發移位重定位
對X射線和板載kV和MV成像器（包括CBCT）執行IGRT QA程序
利用多模式成像能力（CT，MRI和PET）評估圖像融合，圖像轉移QA，準確性驗證和TPS測試，
TPS變形圖像配準算法精度QA

CIRS 038立體定向模體,CIRS 038模體特點和好處：
按照AAPM TG-101的指示進行端到端的調試
使用框架/無框架系統，頭部和肩部口罩或其他定位固定裝置驗證患者定位
在關鍵地區驗證患者治療計劃
執行幾何機器QA - Winston-Lutz等中心驗證測試和本地化/沙發移位重定位
對X射線和板載kV和MV成像器（包括CBCT）執行IGRT QA程序
利用多模式成像能力（CT，MRI和PET）評估圖像融合，圖像轉移QA，準確性驗證和TPS測試，
TPS變形圖像配準算法精度QA

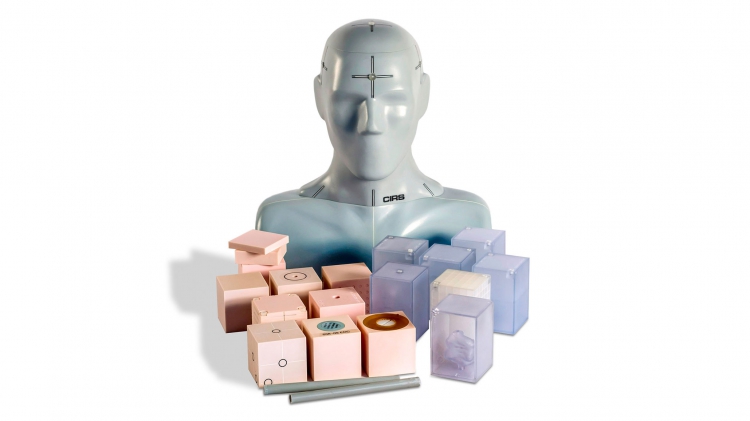

CIRS 038立體定向模體,CIRS 038模體包括的材料：
（1）立體定向放射外科頭模體
（1）605-SS1大腦等效間隔物（63.4×63.4×10mm）
（1）605-SS2大腦等效間隔物（63.4×63.4×20mm）
（1）605-SS4大腦等效間隔物（63.4×63.4×63.4mm）
（1）實心Ø12.5 mm（后房通路插頭
（1）帶有MR / CT基準的實心Ø12.5 mm前房通路插頭
（1）038-15 MRI / CT ISO中心矩形插入
（1）頸部定位板
（1）橡膠夾具
（1）泡沫襯里的情況
（1）用戶指南
保修信息
4年保修



CIRS 038立體定向模體,CIRS 038模體英文介紹：
SRS commissioning and treatment verification
Stereotactic Radiosurgery (SRS) necessitates a high degree of accuracy in target localization and dose delivery. Small errors can result in significant under treatment of portions of the tumor volume and overdose of nearby normal tissues. The CIRS Stereotactic End-to-End Verification Phantom “Steev” provides a means to check every step the patient will undergo in the treatment process-- from diagnostic imaging with CT, MR and PET, to treatment plan verification.

Accurate patient simulation
Steev’s anthropomorphic exterior allows for use of multiple positioning and fixation devises as used in clinical application.  Internal details such as cortical and trabecular bone, brain, spinal cord, teeth, sinuses and trachea provide the most realistic clinical simulation to evaluate the challenging effects of complex intra- and extra-cranial anatomies. Geometric and organic target inserts provide means for comprehensive image QA, geometric machine QA and TPS QA for increased confidence in system performance.

Dose measurements at isocenter and off isocenter positions
Steev accommodates a variety of interchangeable tissue equivalent inserts suitable for small field dosimetry including: micro- and pin-point ion chambers, film, MOSFET, TLD, OSL (nanoDot™*) and 3D gel. When used in concert with the various imaging inserts, Steev provides the most comprehensive end-to-end testing and QA solution for SRS systems.

Perform End-to-End testing for commissioning as directed by AAPM TG-101

Verify patient positioning using frame/frameless systems, head and shoulder masks or other positioning fixation devices

Verify patient treatment plan in critical regions

Perform geometric machine QA - Winston-Lutz isocenter verification tests and localization/repositioning with couch shift

Perform IGRT QA procedure for X-ray and onboard kV and MV imagers including CBCT

Assess image fusion, image transfer QA, accuracy verification and TPS testing with Multi-modality imaging capabilities (CT, MRI and PET)

TPS Deformable Image registration algorithm accuracy QA
