Catphan605 CT性能模體，Catphan 605模體
型號：Catphan605 類別： 質控模體 品牌：美國模體實驗室 pdf資料: Catphan605 CT性能模體，Catphan 605模體.pdf
采購熱線：0755-28896837 13632925349
在線咨詢產品
Catphan605提供了一種緊湊、廉價的體模，具有一套基本測試，可測量多層CT和其他最先進掃描儀的最大性能特征。Catphan605具有先進的測量能力，可精確測量薄層，并具有現代多層掃描儀所具有的更高分辨率。
Catphan 605配備了Smári，這是由Phantom Laboratory創建的一種強大的基于網絡的圖像分析服務。Smári在云中提供自動化體模圖像分析，并在數據庫中維護測量結果，以進行趨勢分析、機器比較和歷史記錄。
Catphan® 605由2個模塊組成，封裝在20 cm外殼中。
CTP682切片幾何形狀和感光測定模塊：CTP682 模塊包含三組相對的切片幾何斜坡。反向23度斜坡用于測量掃描切片幾何形狀、驗證體模位置并檢查患者對準系統和掃描儀臺增量。較淺的23度角允許比通常使用的45度斜坡更精確地測量切片厚度。 z軸高度為38mm的粗調斜坡使用以1mm z軸增量設置的0.28mm微珠，精調斜坡使用以0.25mm z軸增量設置的0.18mm微珠。 其中一個斜坡組使用0.15mm細線，以便精確測量薄的1和2mm切片，而不會產生條紋偽影。臺架角度（最大10度）可通過斜坡長度比確定，從而避免錯誤測量。
該模塊包括10個感光測定目標（丙烯酸樹脂、骨-50%、LDPE、骨-20%、聚四氟乙烯、聚苯乙烯、Delrin™、肺泡沫#7112、PMP和空氣，以及一小瓶水），用于測量CT數線性。靶點數量的增加使該模塊適用于放射治療CT感光測定。
該模塊還包含8個丙烯酸球體，用于評估掃描儀對子切片球形體積的成像。球體直徑為1、1.5、2、3、4、6、8和10毫米。
CTP729均勻性模塊：直徑20cm的圖像均勻性模塊由均勻材料鑄造而成，在標準掃描協議下，CT數設計在水密度的2%（20H）以內 。通常記錄的CT值范圍為5H至18H。該模塊用于測量空間均勻性、平均CT數和噪聲值。
固體材料的使用消除了泄漏或暴露于冷凍溫度的損壞風險。CTP712固體圖像均勻性模塊可提供一致的結果，比使用充滿水的水箱的模塊使用方便得多，并消除了因水源不同而產生的差異。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已經在x、y和z平面的各種變量上進行了全面測試，并已證明在所有應用中都是穩定的。
Catphan605 CT性能模體，Catphan 605模體可測參數：
CTP682
- 感光測定（線性）
- 掃描切片幾何形狀
- 切片靈敏度剖面
- 帶焊線和焊珠斜坡的切片寬度
- 像素（矩陣）大小
- 圓對稱
- 體模位置驗證
- 患者對準系統檢查
- 掃描增量
- 使用線或珠點光源的MTF
- 使用體積平均球體的對比目標
CTP729
- 空間均勻性
- CT系統的噪聲（精度）

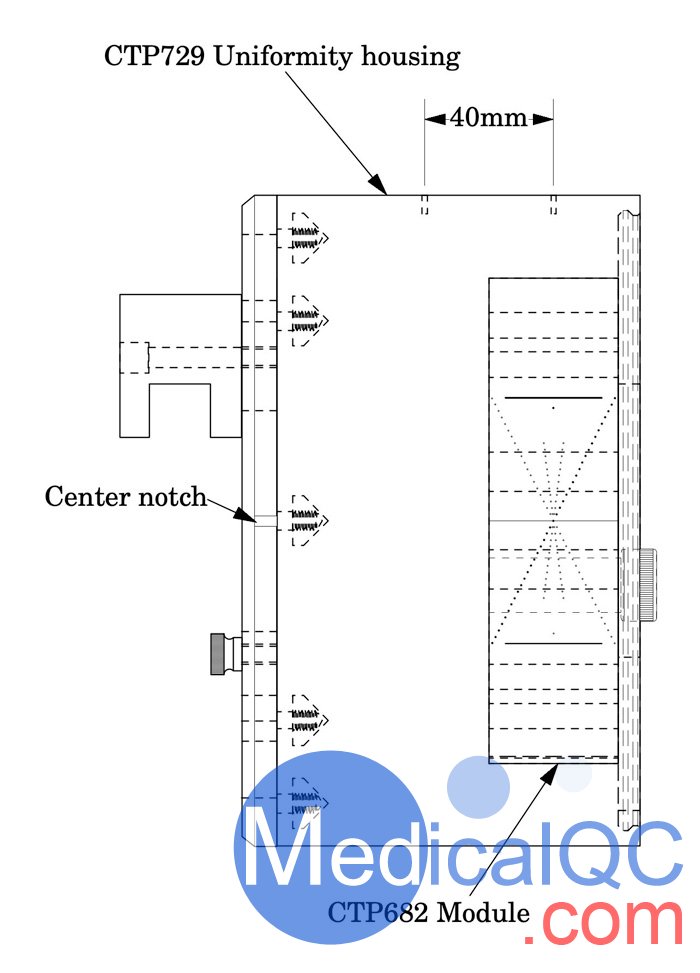

Catphan® 605 模塊位置示意圖

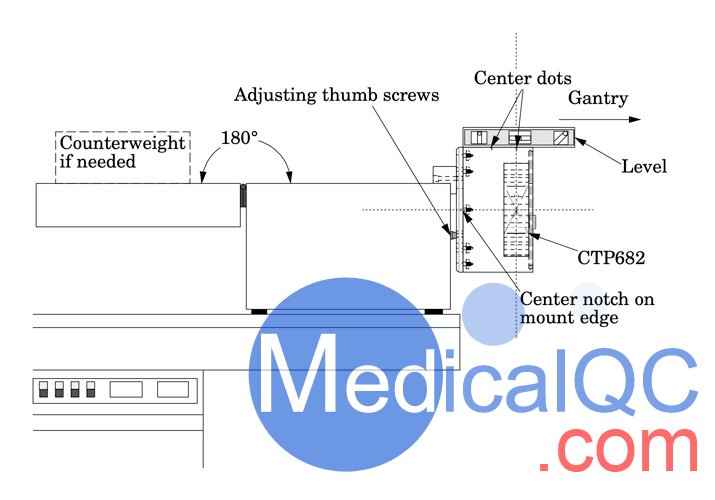

初始模體定位
Catphan® 模體通過將其安裝在外殼上來定位在 CT 掃描儀中。
將模型箱放在桌子的龍門架端，箱子鉸鏈遠離龍門架。 最好將盒子直接放在桌子上，不要放在桌墊上。
打開盒子，將蓋子向后旋轉 180°。 如果您使用的是環，則需要在盒子中放置額外的重量以平衡體模的重量。 患者綁帶可用于增加穩定性。
從盒子中取出模型并將 Catphan® 掛在盒子的龍門架端。 確保箱子在模型的重量下穩定，并有足夠的配重（只有在使用環時才需要配重）以防止傾翻。
使用水平儀和調整翼形螺釘來調平 Catphan®。 模體水平后，沿著盒子的末端滑動幻影，使中心點與 x 軸對齊燈對齊。 調整工作臺高度，使高度激光與幻影支架上的中心槽口對齊。
Catphan® 605 模塊位置示意圖
