Catphan700 CT性能模體,Catphan700性能模體

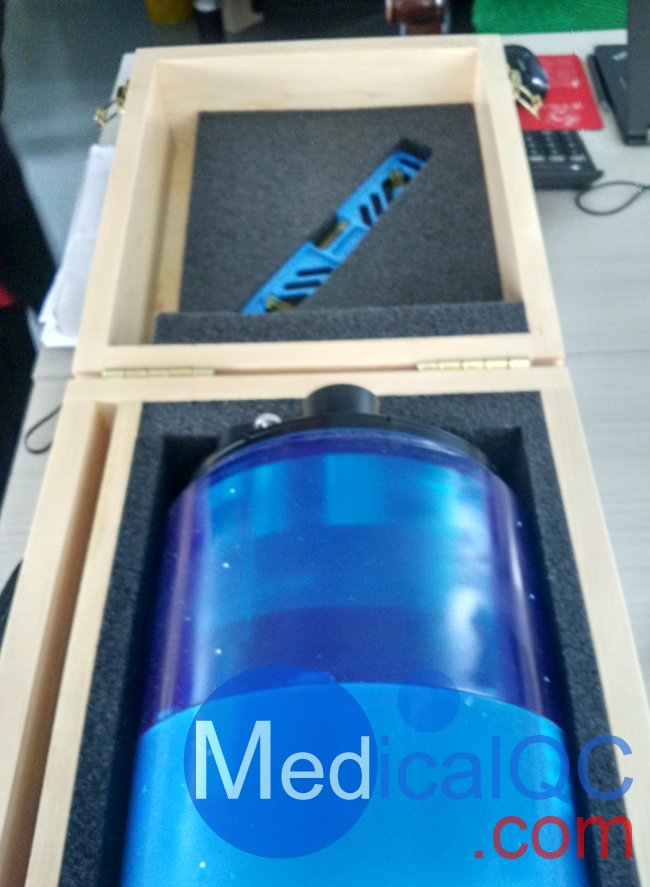

Catphan700 CT性能模體,Catphan700性能模體旨在用于最先進的CT掃描儀和需要先進的模體測量其全部潛力的研究。

Phantom保留了其他Catphan®型號提供的許多測試和功能，包括CTP515 低對比度模塊和集成式機箱安裝系統。其他測試對象已經在這一發展中進行了改進，包括在新型CTP714高分辨率模塊中添加高達30 lp / cm的測試圖案，在CTP682感光片幾何模塊中包含的低對比度球體陣列中添加了較小的丙烯酸球體，和額外的骨骼和肺部樣本，以協助客戶使用他們的CT圖像進行放療治療計劃。Catphan700還包含新的CTP721波插入件，用于測量掃描區域的切片幾何形狀和分辨率。

此外，為了解決由于掃描儀x和y軸的測試圖形方向而導致的可能的變量，模體具有新的旋轉支架。這使得安裝后的模體能夠以45°的間隔與對準棘爪旋轉360°，以研究可能的角位置相關結果。

有關詳細的模體信息，請參閱Catphan700 CT性能模體,Catphan700性能模體手冊和數據表。

Catphan700 CT性能模體,Catphan700性能模體測試總結

CTP682
-  感光測定（線性）
-  掃描切片幾何
-  切片靈敏度輪廓
-  與兩個電線和珠坡道切片寬度
-  像素（矩陣）尺寸
-  圓對稱
-  虛線位置驗證
-  患者對準系統校驗
-  掃描增量
-  MTF同時使用金屬絲或珠點源
-  使用體積平均球體對比目標

CTP714
-  高分辨率測量 - 每厘米高達30線對

CTP515
-  低對比度靈敏度
-  比較子切片和超片低對比度敏感度

CTP721，CTP723
- 波插入的諧波和強度分布

CTP712
-  空間均勻性
-  噪音（精確度）

為了協助Catphan的客戶，Phantom實驗室與Image Owl，Inc.合作開發了Catphan®QA，這是一個基于網絡的服務，可以全自動分析Catphan Phantom圖像。所有目前生產的Catphan型號均受支持。


Catphan700 CT性能模體,Catphan700性能模體的模塊

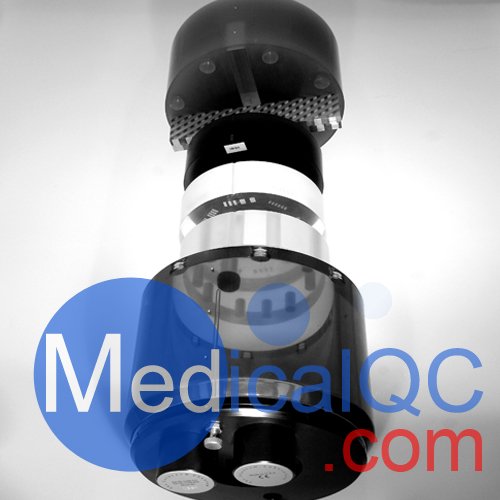

Catphan700 CT性能模體,Catphan700性能模體由一個20cm外殼內的6個模塊組成。

CTP682切片幾何和感光模塊： CTP682模塊包含三組相對的切片幾何坡道。相反的23度斜坡用于測量掃描切片幾何形狀，驗證模體位置并檢查患者對準系統和掃描儀表增量。較淺的23度角可以比通常使用的45度斜坡更精確地測量切片厚度。Z軸高度為38毫米的粗斜面使用0.28毫米的珠子，以1毫米的Z軸增量設置，細斜面使用0.18毫米的珠子，設置在0.25毫米的Z軸增量。其中一個斜坡組使用0.15毫米的細線，以準確測量1毫米和2毫米的薄片，沒有條紋偽影。龍門角度（高達10度）可以通過斜坡長度的比例來確定，從而避免錯誤的測量。

該模塊包括10個感光測量目標（丙烯酸，骨-50％，低密度聚乙烯，骨-20％，聚四氟乙烯，聚苯乙烯，Delrin™，肺泡沫＃7112，PMP和空氣，以及小水瓶）測量CT值的線性度。目標數量的增加使得該模塊適用于放療CT感光測量。

該模塊還包含八個丙烯酸球體，用于評估掃描儀的次級球形體積的成像。球體直徑為1,1.5,2,3,4,6,8和10mm。

像素大小可以通過計算直徑相對的感光測定目標的中心之間的像素來確定。

該模塊被設計為特別適合于由Image Owl公司的Catphan®QA 等軟件進行自動分析。

CTP714高分辨率模塊：CTP714 的獨特設計通過減少高對比度材料的數量來最大限度地減少視覺偽影。將2mm厚的鋁對比圖投射到徑向八角形圖案上，具有從1到30線對每厘米的分辨率部分。這種分辨率測量模式大大降低了其他測試對象出現偽影的可能性。八角形設計和45°旋轉安裝座的組合使得所有的量規分段可以與x或y軸對齊，或者以45°或90°的角度進行測量。









CTP515低對比度模塊：CTP515由一系列不同直徑和三種對比度的圓柱形棒組成，以測量低對比度性能。40mm長的桿在所有Z軸位置提供一致的對比度值，從而避免在掃描部分時出現任何體積平均誤差。獨特的子測試對象能夠評估不同掃描協議（間距，切片寬度和重建算法）在解決子切片低對比度對象方面的有效性。

為了選擇螺旋和多切片圖像協議，獨特的子片低對比度目標（截頂圓柱體）已被包括在該模塊中。比較通過掃描具有不同成像設置（切片寬度，間距和重建算法）的子切片目標獲得的圖像提供有價值的信息以協助選擇用于識別諸如腫瘤的小的低對比度物體的最佳方案。

所有的各種樣品和背景材料都有相同的有效原子序數; 只有密度發生變化才能產生有效衰減系數的變化。

子目標的對比度為1.0％，z軸長度為3,5和7mm。對于這些長度中的每一個，都有直徑為3,5,7和9mm的目標。

CTP721波形插入：波形斜坡被設計用于觀察受到平面內分辨率和z軸（切片厚度）分辨率影響的模型上的切片幾何形狀。這是通過提供一個在給定的斜坡角度上通過z軸成角度的周期性圖案來實現的。通過分析通過兩個斜坡的剖面，揭示了三維像素分辨率的信息。

測試對象的完美CT圖像（沒有分辨率損失）將產生一條線與一對斜坡相交的一致幾何圖案。由于掃描儀在所有維度（切片厚度和平面分辨率）上的有限分辨率，波形偏離其理想形式，所以可以測量和分析噪聲效應和其他不均勻性源，以確定和評估成像性能的層析成像裝置。空間性能包括設備精確成像物體的能力，包括平面內分辨率特性，切片厚度，切片平面的角度方向以及掃描場的響應均勻性。例如，如果整個切片或切片的一側到另一側的切片厚度存在變化，

有關Wave模塊背后的成像物理的詳細信息，請參閱David Goodenough博士等人。2016

該模塊已被設計為是特別適合于自動分析軟件如Catphan®QA 從圖片貓頭鷹，公司。

CTP723微珠塊：模體中還提供了六個點源，以提供平面內PSF的同時信息，以及產生的MTF。

CTP712均勻度模塊：20cm直徑的圖像均勻度模塊由標準掃描協議下的CT數量設計為水密度的2％（20H）的均勻材料鑄造而成。通常記錄的CT數字范圍從5H到18H。該模塊用于測量空間均勻性，平均CT值和噪聲值。

Catphan700 CT性能模體,Catphan700性能模體使用固體材料可避免暴露于凍結溫度下的泄漏或損壞風險。CTP712固體圖像均勻度模塊提供一致的結果，比使用充水箱的模塊使用起來更方便，并且消除了由于不同水源造成的變化。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已經在x，y和z平面上的各種變量進行了全面測試，并在所有應用中證明是穩定的。
