KS107QN-4A型腔內掃查超聲體模，系超聲傳播特性方面模仿組織的人體物理模型。由超聲仿組織材料(UltrasonicallyTissue-Mimicking Material，簡稱TM 材料)和嵌埋于其中的多種測試靶標（包括靶線、仿囊腫、仿結石、仿腫瘤）以及聲窗、外殼、指示性裝飾面板等構成的測試裝置。

體模上面板中心位置開有兩個內徑為3mm的腔內探頭掃查通孔，用以插入腔內探頭進行超聲掃查，專用于考察配接腔內超聲探頭的B超影像裝置的影像特性參數，包括盲區、側向（橫向）分辨力、軸向（縱向）分辨力、側向幾何位置精度、軸向幾何位置精度以及仿病灶的直徑誤差。體模左右側面板開有用于進行回撤方向分辨力及回撤方向幾何位置精度測量的探查孔通道，內徑為3mm。體模外觀及內部結構示意圖如圖1所示。

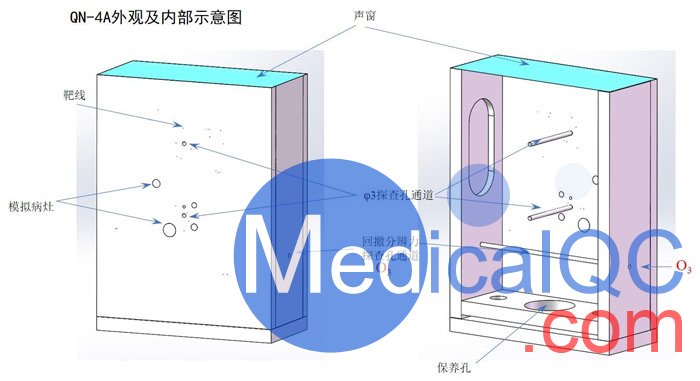

KS107QN-4A型超聲體模外觀及內部示意圖

1．四壁和底由有機玻璃加工組裝而成，四壁外表面貼有指示和裝飾用的塑料薄膜面板；
側向靶群布置在探查孔O1周圍，分別位于距中心探查孔上半部邊緣5mm，10mm，30mm處，其中C2─C3靶群中靶線中心側向距離（兩靶線之間的直線距離）為10mm。C1靶群中靶線中心側向距離（兩靶線之間的直線距離）為5mm。靶線分布于圍繞探查孔中心半徑為6.5mm、11.5mm、31.5mm的圓弧上。5mm 處的側向靶群由探查孔左側水平位置起呈半圓狀分布，共5個靶點，10mm處的側向靶群C2由探查孔左側水平位置起呈半圓狀分布，共4個靶點。30mm處的側向靶群C3由探查孔左側水平位置起呈半圓狀分布，共10個靶點。

（5）D1─D2：縱向靶群

縱向靶群D1布置在探查孔O1周圍，位于含靶線6條，位于距中心探查孔O1左側邊緣5、10、20、30、40、50mm處。
縱向靶群D2布置在探查孔O1周圍，共含靶線4條，位于距中心探查孔O1正下方邊緣5、10、20、30mm處。

（6）J：圖像幾何畸變靶群

圖像幾何畸變靶群布置在探查孔O2周圍，位于含靶線4條，分別位于距中心探查孔O2邊緣10mm處上下左右成正方形的四個頂點上。

（7）H1─H4：探查孔回撤方向分辨力靶群

回撤方向分辨力為了考察換能器沿探查孔軸向方向回撤時，能夠顯示出兩個清晰回波信號的兩靶線之間的最小間距?；爻贩直媪Π腥翰贾迷谔讲榭譕3附近。H1─H4靶群位于距中心探查孔O3邊緣5、10、15、20mm處。每組靶群的分辨力自探查孔從內向外分別為3，2，1，0.5mm。

（8）H5─H6：聲窗回撤方向分辨力靶群

（9）I1─I2：探查孔回撤方向幾何位置精度靶群

回撤方向幾何位置精度靶群布置在探查孔O3附近。I1靶群位于距中心探查孔O3通道邊緣5、10mm處，I2靶群位于距中心探查孔O3通道邊緣15、20mm 處。每組靶群的靶線間距為5mm。

（10）I3：聲窗回撤方向幾何位置精度靶群

聲窗回撤方向幾何位置精度靶群I3靶群布置在聲窗下5mm、15mm、25mm 深度處。I3靶群的靶線間距為5mm。

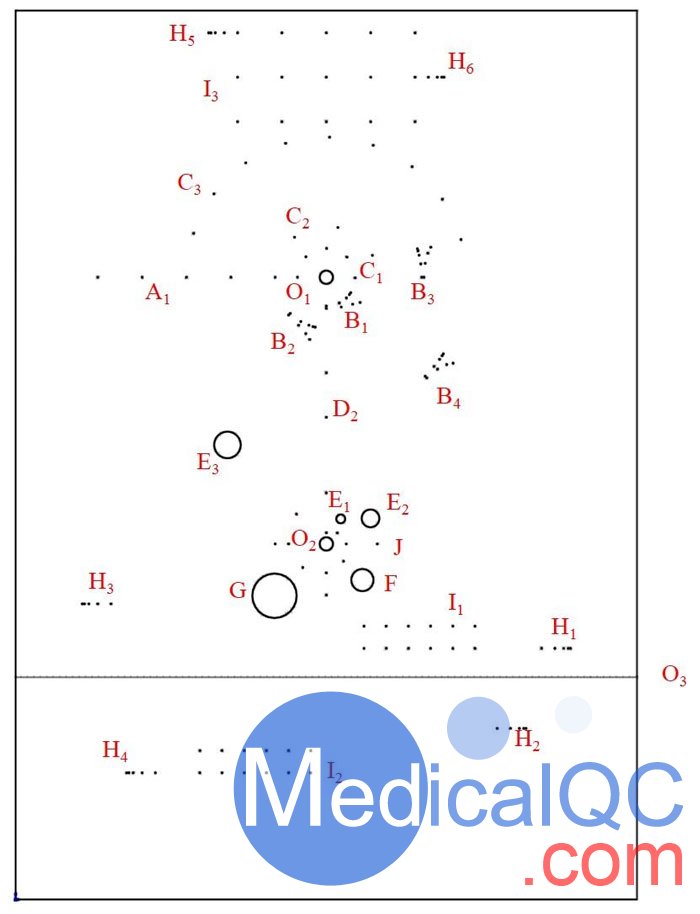

KS107QN-4A型體模探查孔、靶線及模擬病灶分布

7．模擬病灶

（1）E1—E3：仿囊

仿囊E1—E3布置在探查孔O2周圍，嵌埋有囊性模擬病灶3個，均為圓柱形，直徑分別為2，4，6mm，柱軸均與靶線平行，軸心分別位于距離中心掃查孔正上方邊緣5，10，30mm處。

（2）F仿腫瘤，

仿囊E1—E3布置在探查孔O2周圍，位于中心掃查孔O2右下側位置，仿腫瘤軸心距離中心掃查孔邊緣10mm處，呈圓柱形，直徑5mm，柱軸與靶線平行。

（3）G仿囊與結石

仿囊與結石，布置在探查孔O2周圍。仿囊呈圓柱形，位于中心掃查孔O2左下側水平位置，距離中心掃查孔邊緣5~15mm之間，直徑10mm，柱軸與靶線平行。仿結石為不規則形，位于囊之中腰，最大尺寸約4─6mm。

KS107QN-4A型體模軸側向分辨力靶群分布示意圖

三．技術特性

參照國家標準GB10152—2009中通用體模技術要求本體模技術參數為：
1.TM材料聲速：(1540±10)m/s(23±3℃)

2.TM材料聲衰減系數斜率：(0.70±0.05)dB/cm/MHz(23±3℃)

3.尼龍靶線直徑：(0.1±0.02)mm

4.尼龍靶線位置公差：±0.05mm

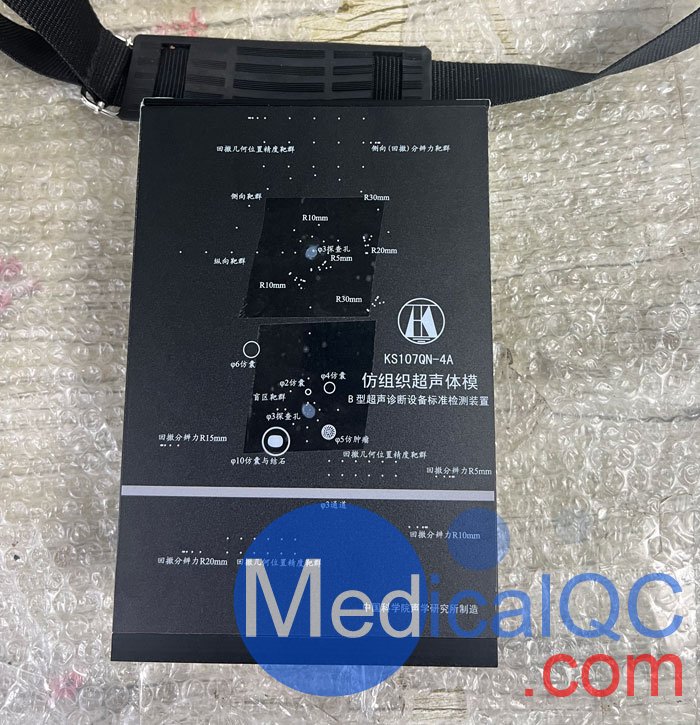

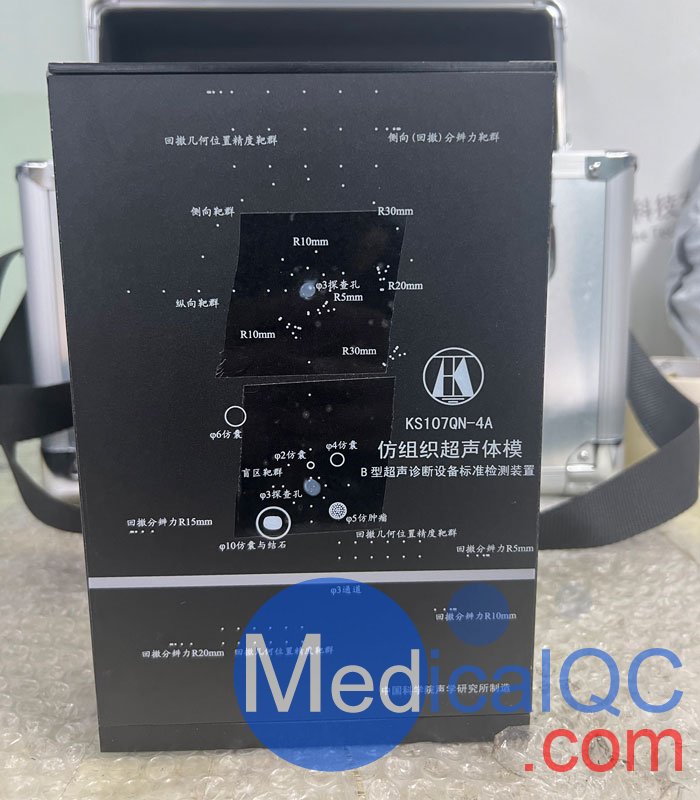

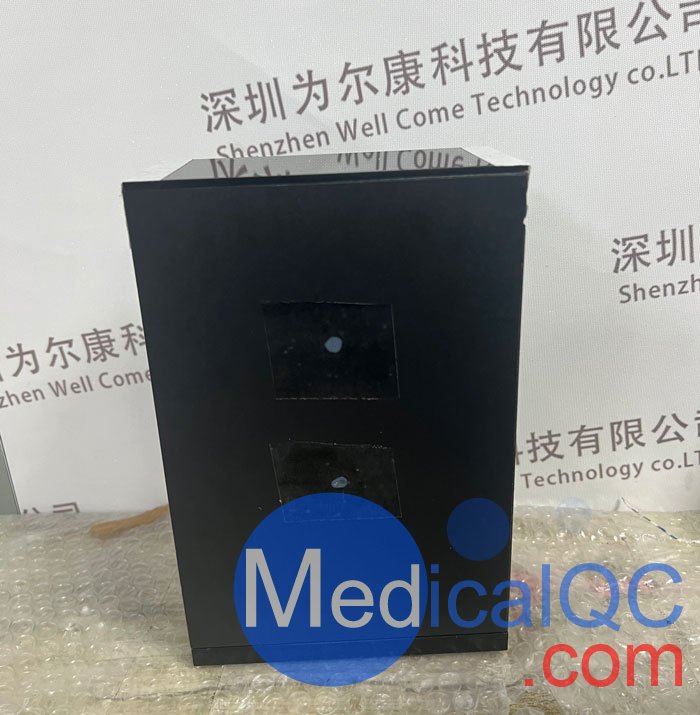

KS107QN-4A腔內掃查超聲體模，KS107QN-4A介入式掃查體模實拍圖：
