英國PA NH0200針式水聽器，0.2毫米針?biāo)犉?/h1>
型號：NH0200
類別： 質控儀器
品牌：英國PA
pdf資料: 英國PA NH0200針式水聽器，0.2毫米針?biāo)犉?pdf
采購熱線：0755-28896837 13632925349
在線咨詢產品
水聽器有源元件的大小影響許多特性，包括靈敏度，頻率響應，方向響應，動態范圍和噪聲等效壓力。這技術數據表是按照IEC 62127 -第3部分[3]的要求編制的，并提供了詳細的說明
0.2毫米針式水聽器系統的規范。
0.2毫米針式水聽器是一種流行的通用測量裝置，提供了良好的測量效果
靈敏度和指向性之間的折衷，適用于廣泛的頻率應用從1.0到40mhz。
0.2毫米針式水聽器是一種通用水聽器，它在靈敏度、頻率響應、方向響應、動態范圍和噪聲等效壓力之間提供了良好的折衷，適用于1 MHz至40 MHz范圍的測量。較大的有源面積使得測量信號≈1 kPa。然而，較大的傳感器區域?qū)е乱粋€更有方向性的響應模式，特別是在更高的頻率。
英國PA NH0200針式水聽器，0.2毫米針?biāo)犉骷夹g(shù)參數：
| 輸出阻抗： | 13pF +/- 2pF |
| 典型探頭靈敏度： | 在正確端接的HP1潛水前置放大器的輸出端進行測量時，在2-12MHz范圍內平均為55nV / Pa（相當于-265.2dB re 1V / uPa） |
| 靈敏度公差： | 各個探頭之間的靈敏度變化約為+/- 3dB |
| 典型頻率響應： |
平坦（+/- 2dB）：5至25MHz 平坦（+/- 4dB）：1至35MHz 最小校準頻率100kHz |
| 傳感器材質： | 9微米厚的金電極聚偏氟乙烯（PVdF）膜 |
| 傳感器尺寸： | 直徑0.2mm |
英國PA NH0200針式水聽器，0.2毫米針?biāo)犉鞒叽鐖D：
PA NH0200針式水聽器，0.2毫米針?biāo)犉鬟x型對比表：
|
|
輸出阻抗 |
典型探針靈敏度 |
靈敏度誤差 |
典型頻率響應 |
傳感器材料 |
傳感器尺寸 |
|
NH4000針式水聽器 |
27pF+/- 4pF |
8V/MPa (相當于 -222dB re 1V/uPa) |
單個探針之間靈敏度的變化約為：+/-3dB |
Flat (+/-2dB): 200kHz to 3MHz |
28微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 |
直徑4.0mm |
|
NH2000針式水聽器 |
27pF+/- 4pF |
3.5V/MPa (相當于 -229.1dB re 1V/uPa) |
單個探針之間靈敏度的變化約為：+/-3dB |
Flat (+/-2dB): 400kHz to 6MHz |
28微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 |
直徑2.0mm |
|
NH1000針式水聽器 |
27pF+/- 4pF |
850nV/Pa (相當于 -241.4dB re 1V/uPa) |
單個探針之間靈敏度的變化約為：+/-3dB |
Flat (+/-2dB): 3 to 12MHz |
28微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 |
直徑1.0mm |
|
NH0500針式水聽器 |
18pF+/- 3pF |
300nV/Pa (相當于 -250.5dB re 1V/uPa) |
單個探針之間靈敏度的變化約為：+/-3dB |
Flat (+/-2dB): 3 to 15MHz Flat (+/-4dB): 1 to 15MHz |
9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 |
直徑0.5mm |
|
NH0200針式水聽器 |
13pF+/- 2pF |
55nV/Pa (相當于 -265.2dB re 1V/uPa) |
單個探針之間靈敏度的變化約為：+/-3dB |
Flat (+/-2dB): 5 to 25MHz Flat (+/-4dB): 1 to 35MHz |
9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 |
直徑0.2mm |
|
NH0075針式水聽器 |
14pF+/- 2pF |
10nV/Pa (相當于-280.2dB re 1V/uPa) |
單個探針之間靈敏度的變化約為：+/-3dB |
Flat (+/-2dB): 3 to 15MHz |
9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 |
直徑0.075mm |
|
NH0040針式水聽器 |
14pF+/- 2pF |
6nV/Pa (相當于 -284.4dB re 1V/uPa) |
單個探針之間靈敏度的變化約為：+/-3dB |
Flat (+/-2dB): 3 to 15 MHz Flat (+/-4dB): 1 to >30 MHz |
9微米厚的金電極的聚偏氟乙烯（PVDF）薄膜 |
直徑0.04mm |
PA NH0200針式水聽器，0.2毫米針?biāo)犉鲗嵟膱D

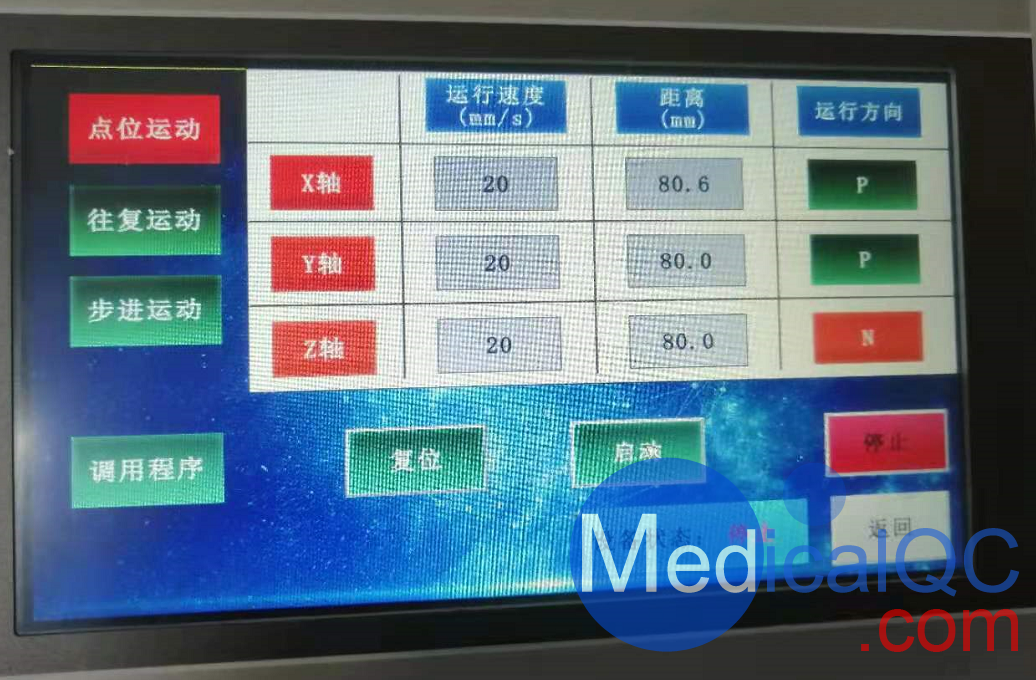

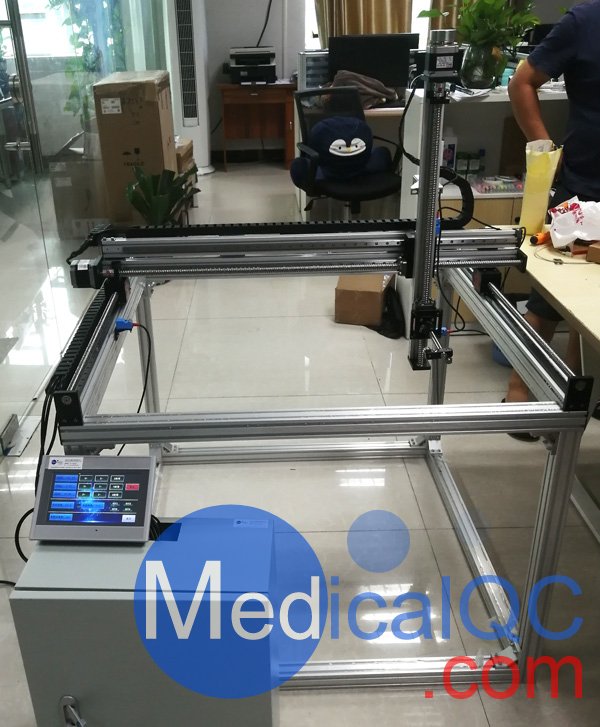

可以選配精確定位系統和水箱：
定位精度達5微米, 運動場大小可根據要求定制，澡音?。∮|屏操作方便，穩定！
