漢斯·魯?shù)婪颍℉ans Rudolph）氣動放大器1（PA-1）提供了必要的儀器，當與我們的任何標準氣動泵連接時，該儀器都可產生與流量成比例的模擬輸出。它還將提供獨立輔助壓力信號的模擬輸出，以測量回路中任何位置的壓力。
氣動馬達放大器1可與任何Hans Rudolph線性雙向屏式氣動馬達配合使用。這些型號有八種不同的校準流量范圍，有加熱型和非加熱型。漢斯·魯?shù)婪颍℉ans Rudolph）氣動單獨出售。有關完整的信息和零件號，請參見數據表691037。
氣動放大器1（PA-1）使用差壓法測量氣流。當氣體流過氣動泵時，在氣動泵的輸出壓力端口上會產生小的壓差。這些端口通過小直徑管連接到Pneumotach放大器1流量輸入端口。壓差信號由靈敏的+/- 2cmH2O壓力傳感器測量，并放大以提供與流量成比例的模擬輸出。線性化電路可校正氣動力輸出的輕微非線性。通過將正壓端口連接到氣道并使另一個端口與大氣相通，可以提供一個額外的壓差傳感器來測量氣道中的壓力。通過將兩個傳感器端口連接到回路中的不同點，它也可以用于測量壓差。
可以將模擬輸出配置為不同的電壓范圍，以簡化與數據采集系統的連接?？稍诿總€(gè)輸出范圍內將輸出配置為單極性或雙極性操作。失調和增益調整電位器可用于調整零和校準。

Hans Rudolph氣動放大器，PA-1氣動放大器，漢斯·魯?shù)婪?110氣動放大器產品特征：

•與Hans Rudolph線性篩網氣動裝置配合使用。流量范圍從0-3、0-5、0-10、0-35、0-100、0-160、0-400和0-800 lpm。
•壓力測量–70至70 cmH2O（6.9 kPa），–140至140 cmH2O（13.7 kPa）或根據要求提供定制范圍。
•兩個輸出均為零和增益調節電位器。
•BNC型模擬輸出插孔。
•流量方向指示燈LED。
•定制壓力傳感器需要額外付費

Hans Rudolph氣動放大器，PA-1氣動放大器，1110氣動放大器規格：

•模擬流量輸出，范圍為0至2，-1至1、0至5，–2.5至2.5、0至10或–5至5伏。
•模擬壓力輸出–1到1或–5到5伏。兩個范圍都可以偏移20％以產生單極性信號。
•115或230 VAC，50/60 Hz電源。
•203毫米（8英寸）寬x 178毫米（7英寸）深x 63毫米（2.5英寸）高。

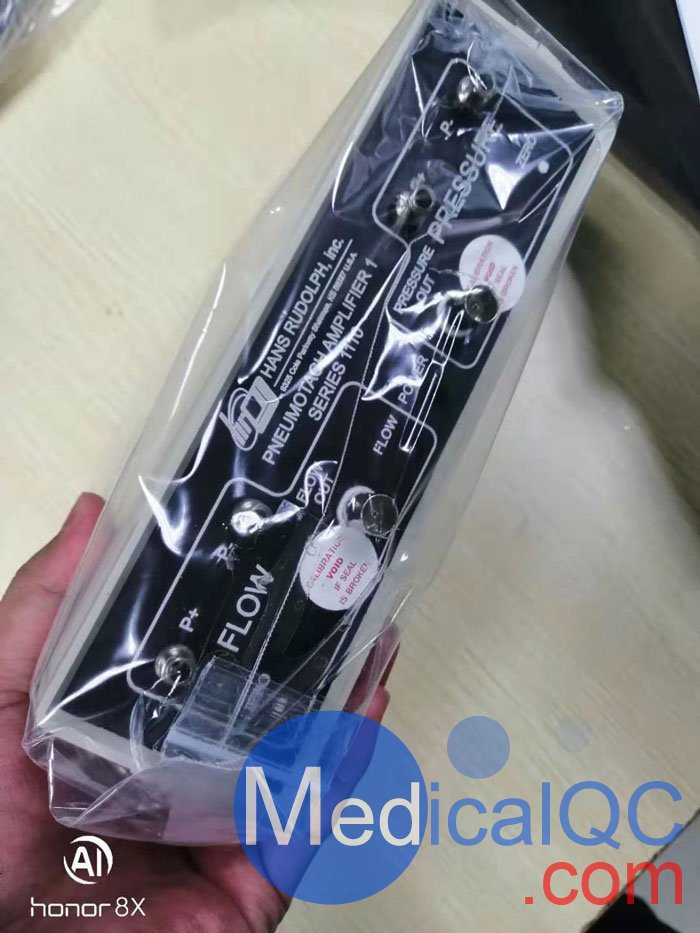

PNEUMOTACH AMPLIFIER 1 Series 1110
Analog Output for Flow and Pressure

訂購信息：

P/N	Hans Rudolph氣動放大器產品信息介紹
113252	Pneumotach Amplifier 1 (PA1) configured for ONE Pneumotach (Flow) and ONE Auxiliary  Pressure range of -70 to 70 cmH2O (-6.9 to 6.9 kPa)
113253	Pneumotach Amplifier 1 (PA1) configured for ONE Pneumotach (Flow) and ONE Auxiliary Pressure    range of -140 to 140 cmH2O (-13.7 to 13.7 kPa)
113834	Pneumotach Amplifier 1 (PA1) configured for TWO Pneumotachs (Flow)
955072	Calibration PA1 and ONE Pneumotach

選配件：

P/N	產品描述
200122	Hose barb, 3.17 mm (.125 in.) pressure port Installed at auxiliary location per customer specifications for pressure measurement.
200123	Female luer lock pressure port Installed at auxiliary location per customer specifications for pressure     measurement.
171212	Coupler, male luer lock to 3.17 mm (.125 in.) hose barb, required for connecting single tube assembly  (666006) to auxiliary pressure port when ordering    option 200123.

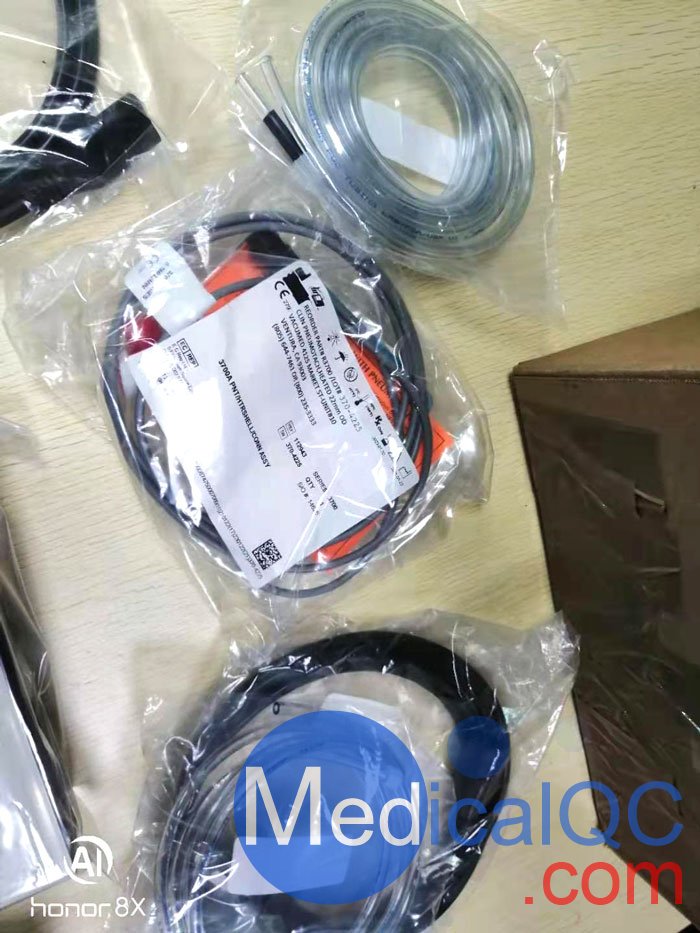

666007	Dual tube assembly, 3.17mm (.125 in.) ID with male luer lock fittings to mate pneumotach to Pneumotach  Amplifier 1 (supplied with PA-1).
666006	Single tube assembly, 3.17 mm (.125 in.) ID with  male luer lock for connection to auxiliary pressure port on PA-1 (supplied with PA-1).



Hans Rudolph還提供10mL，100、500、1000、3000和7000 mL的體積校準注射器。進樣針經過100％泄漏測試，并具有可調節的限位器，以針對每種進樣器尺寸，可選的出口直徑和NIST可追溯性提供更多的較小行程。具體信息見  Hans Rudolph校準注射器

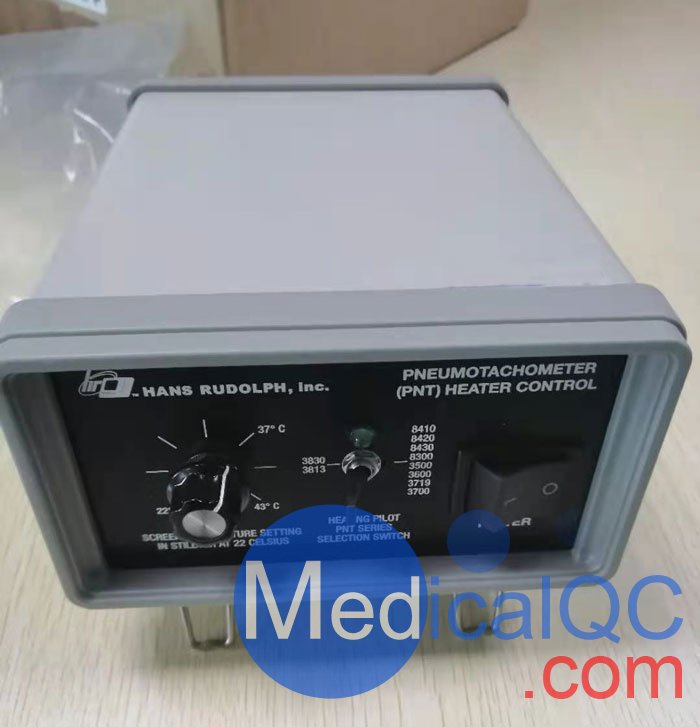

配套的3850系列加熱控制器

3850A	氣動加熱器控制，110V，60Hz
3850BF	雙氣壓加熱器控制，230V，50Hz
3850B	雙重氣動加熱器控制，110V，60Hz
3850AF	氣動加熱器控制230V，50Hz
