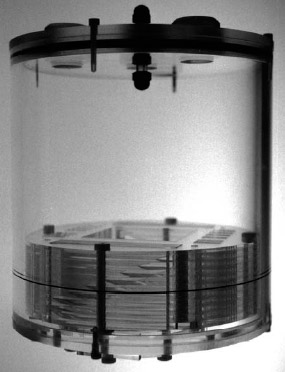

主要功能包括安裝和設置，使Specphan模體，Specphan SPECT性能模體,Specphan體模本身能夠在空氣中掃描臺面，消除臺面衰減問題，并使用戶能夠根據需要將探測器放置在盡可能靠近體模的位置。這種安裝設計簡化并加快了采集設置時間，并提高了 QC 測量的重現性。



安裝過程很簡單。Specphan模體盒放置在患者臺上，并通過將盒的尼龍搭扣帶纏繞在患者臺上來固定。將一個延長件安裝到外殼上，然后將體模固定在該延長件上，從而將其懸掛在探測器之間的空氣中。通過旋轉延長件上的調節旋鈕可以快速調平模體。



Specphan™ 體模的設計是為了響應許多性能標準組的測試建議而開發的，包括：



(1) 美國醫學物理學家協會 (AAPM) 《SPECT 性能量化：第 4 任務組，核醫學委員會的報告》

(2) 美國國家電氣制造商協會 (NEMA) 《核醫學部關于實施 SPECT 儀器質量的建議》控制。



切片寬度、像素大小和高度

決議部分

點源插入

圖像均勻性

低對比度插件

點源插入

（點擴散函數）

本部分提供了用于合并點源的選項，該點源安裝在 fil 塞和位于中心或徑向塞位置的噪聲部分。該源包含一個可安裝在 Specphan™ 外殼外部或內部的孔（直徑 3 毫米 x 長度 5 毫米）?？臻g分辨率是通過計算點擴散函數 (PSF) 沿軸向平面中的垂直和水平軸的半高全寬 (FWHM) 或全寬第十大值 (FWTM) 測量值來測量的。



當定位在徑向填充端口時，點源支架可用于在 x 軸上評估點源數據時校準旋轉中心。類似地，當在矢狀面的水平軸或冠狀面的垂直軸上評估點源數據時，可以確定探測器傾斜。

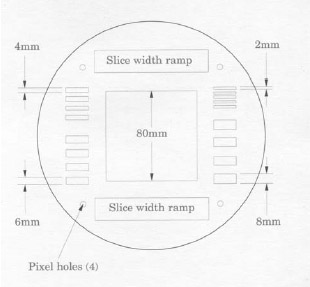

切片寬度、像素大小和高分辨率部分- 切片寬度是一個重建參數，用于定義相加以生成重建圖像的切片的厚度或數量。這種測量的方法類似于 CT 的方法，其中使用線性插值計算每個斜坡的背景校正的半高全寬 (FWHM)。在 Specphan™ 中，23° 下 20 mm x 10 mm 厚的通道用作熱目標，為切片寬度測量提供 2.3 倍的放大系數。然后基于已知的斜坡角度執行三角轉換，以產生以毫米為單位的切片寬度。該測量表明體積平均的程度，并可用于優化用于特定臨床采集和處理協議的切片寬度。由于這些斜坡總是成對使用，



此像素測試部分用于驗證圖像像素大小并評估非線性或幾何失真的程度。為了驗證像素大小，該模型使用了四個直徑為 5 毫米、相距 120 毫米（正交方向相距 169 毫米）的熱校準孔。根據這些孔的已知物理位置，可以計算 x 和 y 軸的像素尺寸。



此切片寬度/像素大小部分包含用于視覺評估空間分辨率的“熱”和“冷”分辨率儀表（2mm、4mm、6mm 和 8mm）。對應的方波圖案分別為 2.5 lp/cm、1.25 lp/cm、0.83 lp/cm 和 0.625 lp/cm。



圖像均勻性和噪聲部分- 該部分長約 14 厘米，直徑約 20 厘米，可用于評估噪聲（均方根百分比）、偽影、圖像均勻性以及切片和體積靈敏度的圖像參數。



低對比度插件- 三個低對比度插件被擰入 Specphan™ 外殼的末端。三個插件可以放置在離中心軸 63.5 毫米的徑向圖案中，或者一個可以放置在模型的中心軸上。刀片由三個部分組成，直徑分別為 10、15 和 20 毫米，長度為 40 毫米。插入件通過螺紋端的端口填充。插入物可用于模擬“熱”或“冷”病變。
