帶有冠狀動脈模型的靜態支架（支架：QRM-60109；水箱：QRM-10113）

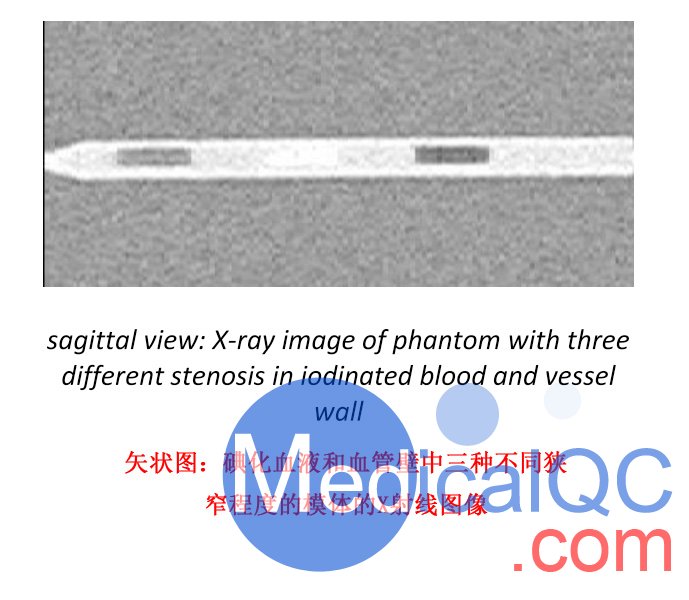

矢狀圖：碘化血液和血管壁中三種不同狹窄程度的模體的X射線圖像

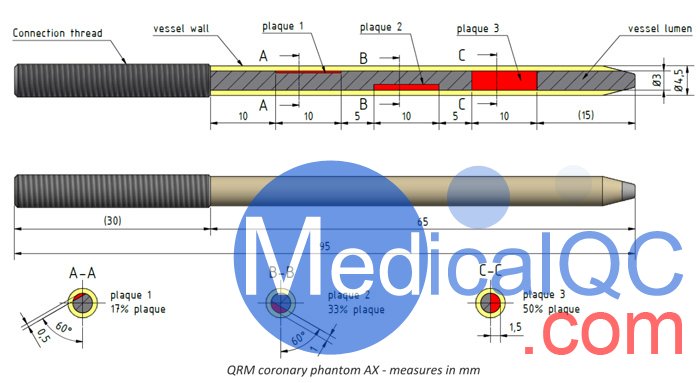

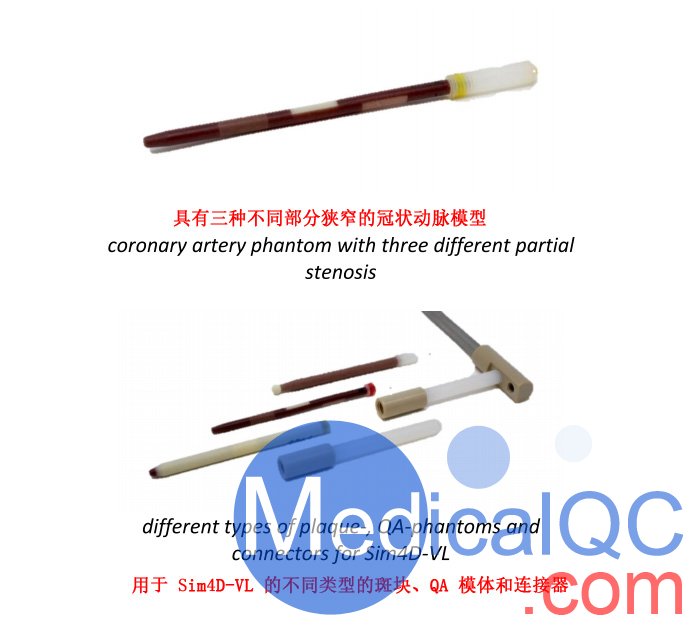

六個帶有偏心斑塊的冠狀動脈狹窄模型（管腔縮小 17%、33% 和 50%），三個帶有碘化血等效管腔（約 300 HU/120 kV），另外三個帶有血液等效管腔(設計示圖如下)。

QRM AX冠狀動脈狹窄模型,AX冠狀動脈模型詳細參數：

斑塊序號	斑塊厚度	斑塊長度	管腔直徑	狹窄（管腔直徑減小）	狹窄（腔道面積減少）
1 (A-A)	0.5mm	10mm	3.0 mm	17 %	11 %
2 (B-B)	1mm	10mm	3.0 mm	33%	29%
3 (c-C)	1.5mm	10mm	3.0 mm	50%	50%

模體	血管腔	血管壁	斑塊
1	ICRU 血液 + 碘 (300 HU)	有	CaHA
2	ICRU 血液 + 碘 (300 HU)	有	脂質（-25 HU）
3	ICRU 血液 + 碘 (300 HU)	有	纖維脂肪(100 HU)
4	ICRU 血液	有	CaHA
5	ICRU 血液	有	脂質（-25 HU）
6	ICRU 血液	有	纖維脂肪(100 HU)
