超聲多普勒儀器較之灰階成像系統具有更強的量化特征，而且是觀測和診斷動態目標的，其性能檢測設備應當具備相
應的色彩，Ｂ超體模屬于“無源（passive）”器件，而回線式、條帶式、圓盤式、活塞式、小球（small ball）式和血流式等多普勒試件（Doppler test object）則一律是有源的。但是，在所列六種多普勒試件中，只有最后一種能夠稱做體模（phantom），因為它不僅在質料的聲學特性上模仿人體軟組織和血液，而且在與恒流泵和流量計配套之后，超聲仿血液還能在按已知角度埋置于仿組織材料內的管道中周流，其流速可以控制并用非聲學方法標定。它能測量包括方向識別（辨向）能力、取樣游標位置誤差、流速讀數誤差、血流（最大）探測深度，血流檢出敏感度等多普勒儀器的最基本性能參數，并可考察被檢設備的角度修正（angle correction）、頻譜混疊（aliasing）、彩色溢出（bleeding）等特性

符合YY/T0458-2003標準，符合IEC61685-2001標準

血液的流速或流量是超聲多普勒儀器在臨床應用中所能提供的最重要有效性參數。
在本測量系統中，對流量的標定是借助于經過校準的在線流量計進行的；為計算流速，
對仿血管內徑亦經過嚴格測量。本系統配用的轉子流量計有 6～60(l/h)和 1～10(l/h)兩種規格，二者串聯使用。

KS205D-1多普勒體模與仿血流控制系統由多普勒體模、仿血液儲罐、恒流泵、緩沖器和流量計五大部分組成

KS205D-1多普勒體模與仿血流控制系統技術參數：
1、多普勒體模外殼內尺寸
橫向： 200mm×(80～100)mm
深度： 170mm

2、聲窗尺寸：70um×200mm×(80～100)mm
3、超聲仿組織（TM）材料：
聲速： （1540±10）m/s（23℃）
衰減：標準套中為（0.5±0.05）dB/（cm·MHz）（23℃）(如專用于檢測工作頻率在高端或低端的多普勒儀器，可選用衰減系數低于或高于該值的TM材料,特別訂做。

4．超聲仿血管
密度：0.930(g/cm3)
材料 聲 速：1555 (m/s)

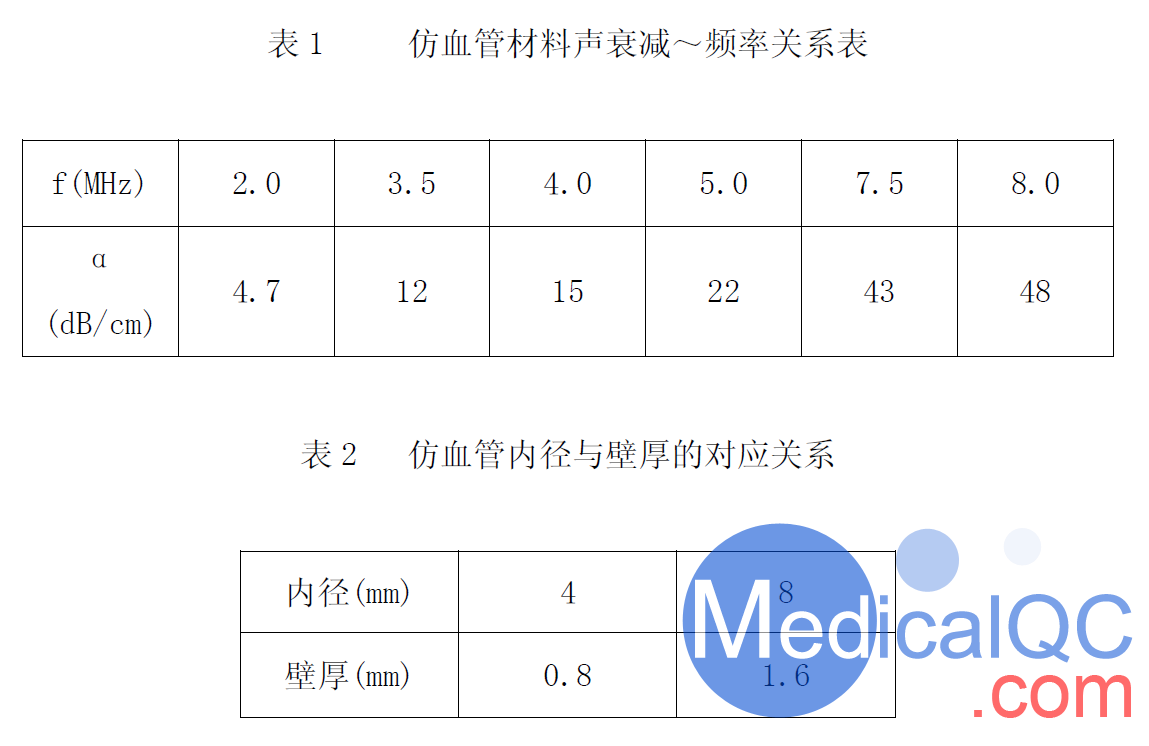

材料聲衰減系數： 隨測量所在頻率而異,詳見表1；
內徑：標準套中為8mm和4mm,還可在0.5至32mm范圍內按2倍因子選， 用其它尺寸,但須特別訂做；
壁 厚：標準套中內徑8mm壁厚為1.6mm；內徑4mm壁厚為0.8mm內徑改變,壁厚隨之改變, 詳見表2；
與聲窗平面夾角：標準套中為30°(斜置段)，還可選用45°和60°,但須特別訂做。



5．超聲仿血液
密度： (1.03±0.04)g/cm3
聲速： （1570±30）m/s
衰減： <0.1dB/（cm·MHz）
背向散射：1～10×10-9×f4/（cm·MHz4·Sr）
粘度： （4±0.4）×10-3Pa·s

6．恒流泵
轉數： 0.2～300RMP
泵頭數： 1 或2
裝卡硅橡膠軟管： 壁厚1.5mm，內徑0.8，1.6，3.1，4.8，6.4，7.9mm 可選
流量范圍： 0.014～1140ml/min
控制開關： 左/停/右
轉速控制： 可調電位器
流體經由： 僅經管道
電源： 電壓220±10％AC， 頻率50～60Hz
工作環境： 溫度0～45℃， 相對濕度<80％


7．控制器（選配）
脈沖參數設置：寬度和間隔時間分別設置
脈沖最小寬度：0.1s
脈沖最小間隔：0.1s

8．轉子流量計
個數： 2，串聯使用
量程：1～10L/h(即0.278ml/s～2.78ml/s)
6～60L/h(即1.67ml/s～16.7ml/s)

9. 仿血液儲罐
容量： 500ml；

10.緩沖器
容量： 500ml；




有關術語和定義
1.多普勒角(Doppler angle)
多普勒測量中所用聲束軸與管道軸之間的實際夾角。
2.視測流速(observed velocity)
散射體朝向或背離換能器的流速分量。
3.方向識別能力(direction discrimination)
在頻譜圖和彩色血流圖顯示中,多普勒儀器判定血流沿聲束軸向分量是朝向還是背
離探頭的能力。
4.(血流)探測深度(penetration depth)
在超聲仿組織材料中,儀器能夠從噪聲中檢出仿血流多普勒信號的最大深度。
5.取樣容積位置誤差(sample volume position error)
圖像上取樣容積中央與其真實位置的差異。
6.流速讀數誤差(flow velocity readout error)
儀器視測流速和真實流速分量之差與真實流速分量比值的百分?jǐn)?shù)標度。
7.容積流測量誤差(volume flow measurement error)
指定流量的多普勒測量值和真實值之差與真實值之比的百分?jǐn)?shù)標度。
8.彩色溢出(bleeding)
指在彩色血流圖上彩色溢出取樣容積邊框的現象。
